VHF FM Wireless Microphone


Pada suatu hari ada seorang teman yang minta dibetulkan radionya.  Ternyata radionya merk “UNICO” yang bentuknya hampir mirip dengan pesawat walkie talkie, karena memang bisa difungsikan sebagai walkie talkie dengan pemancar mini (lebih tepat disebut wireless microphone) yang amat sangat mininya.  Namun demikian menurut pengakuannya dulu pernah dipakai brik-brikan dengan temannya menggunakan pesawat yang sama sampai kira-kira jarak 1 kilometeran.
Akhirnya radio tersebut penulis oprek-oprek, ternyata ada yang konslet di beberapa bagian. Setelah penulis betulkan bagian yang konslet tersebut, radio bisa menyala kembali.  Radio ini lumayan sensitif juga, dengan komponen utamanya IC CXA111P.  Pemancar mininya pun masih berfungsi.  Bagian penerima kurang begitu menarik perhatian.

Yang menarik perhatian penulis adalah bagian pemancar mininya yang konon bisa mencapai jarak 1 kilometer.  Jarak yang lumayan jauh untuk ukuran pemancar mini (wireless microphone) dengan tegangan hanya 3 volt.  Untuk memuaskan rasa penasaran, bagian wireless mic / pemancar mininya penulis gambar ulang dan coba di re-design agar lebih bagus. Lilitan oscillator yang aslinya hanya ferit dililit kawat, disini penulis coba gunakan koker inti ferit ukuran 5 mm, untuk mempermudah perpindahan frekuensi.
Wireless Microphone "UNICO" versi 1 setelah dirakit

Setelah penulis rakit, ternyata hasilnya memang cukup memuaskan untuk ukuran pemancar sekecil itu.  Meskipun tanpa pre-amp mic tapi sudah termasuk sensitif.  Suara di kejauhan bahkan suara detak jam dinding bisa terdengar dengan jelas.  Kestabilan juga lumayan bagus, meskipun agak terpengaruh oleh tangan atau badan kita, tetapi apabila diberi shielding / box pasti bisa terkurangi. Mengenai jarak, tergantung dari radio penerima dan jalur frekuensi yang digunakan.  Disini penulis mempergunakan radio penerima rakitan sendiri (TA7302, TA7303 & LM386) front end menggunakan tuner VCO merek mitsumi dan antena eksternal.  Jarak 100 meter terhalang tembok dan beberapa ruangan masih terdengar dengan jelas.  Belum dicoba untuk jarak yang agak jauh lagi.  Jalur frekuensi yang penulis gunakan adalah dibawah band broadcast, yaitu 81 MHz.  Untuk menurunkan frekuensinya bisa kita lakukan dengan cara menambah lilitan primer atau memperbesar nilai capasitor antara colector dan emitor.  Komponen aslinya Transistor Oscillator adalah 2SC829, dalam percobaan penulis ganti dengan transistor 2SC838.  Transistor kedua bisa menggunakan 2SC1674, seandainya 2SC1675 tidak ada.  Bisa juga diganti dengan transistor VHF yang lain, tetapi mungkin konsumsi baterai dan jarak pancar juga akan lain.  Sedangkan lilitan kawat menggunakan ukuran 0,5 mm.
Dengan komponen yang minim, bisa kita rakit dengan bentuk sekecil mungkin.  Bisa digunakan untuk berbagai keperluan, misalnya penyadapan atau sekedar menguping pembicaraan, atau bahkan untuk berkomunikasi.
Akhirnya penulis mengambil kesimpulan bahwa wireless microphone dari radio merek UNICO tersebut adalah wireless mic yang bagus, bisa diandalkan dan memungkinkan apabila dipergunakan untuk komunikasi jarak pendek seperti kata teman saya tersebut.  Bagi para pembaca yang ingin membuatnya dibawah ini saya sertakan skema, dan desain PCBnya.

 Skema Wireless Microphone "UNICO"

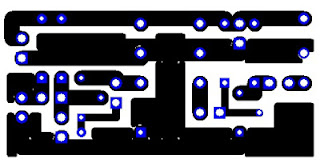

PCB dan layout versi 1 (menggunakan koker dengan jarak kaki ukuran lebar)
 ukuran PCB 3,9 x 1,9 cm

Layout komponen versi 1

PCB dan layout versi 2 (menggunakan koker dengan jarak kaki ukuran kecil dan posisi resistor berdiri)


 layout komponen versi 2

PCB versi 2 (ukuran PCB 3,8 x 1,8 cm)

2.Rangkaian Microphone/Mic FM Wireless

Mikrofon / Mic Wireless FM pada dasarnya adalah pemancar FM daya rendah. Mic WirelessFM sirkuit Anda dapat menggunakannya untuk mengganti mic wireless, biasanya harganya yang cukup mahal. Jika Anda adalah penggemar elektronik, maka seri ini layak mencoba, . Berikut adalah gambar rangkaian:
Microphone/Mic FM  Wireless Skema Rangkaian Microphone/Mic FM Wireless

Daftar Komponen Mikrofon / Mic Wireless

R1 = 10K (coklat-hitam-oranye)
R2, R3 = 100K (coklat-hitam-kuning)
R4 = 470 ohm (kuning-ungu-coklat)
C1, C3 = 4.7pF (4p7), keramik
C2, C4 = 4.7uF-16V, electrolytic
C5 = 0.001uF (1NF), keramik
C6 = 470pF, keramik
Q1, Q2 = 2N2222, NPN transistor
L1 = 1uH, induktor variabel
Mic = electret mikrofon, 2 kabel


Q1 menguatkan sinyal input melalui C4 dari mikrofon electret. Q2 bertindak sebagai osilator dan sinyal yang datang dari C2 diumpankan ke basis Q2. L1/C1 adalah disebut 'tangki'sirkuit dan beroperasi di band 88-105MHz pada reguler dial AM / FM radio.
L1 adalah kumparan induktor 1uH variabel untuk dapat tune sedikit, dan berbagai 1uHmerupakan perkiraan. Antena dapat sesederhana sepotong 8 "(21cm) dari kawat apapun.

Skema Rangkaian Microphone/Mic Wireless

VHF FM Wireless Microphone


Pada suatu hari ada seorang teman yang minta dibetulkan radionya.  Ternyata radionya merk “UNICO” yang bentuknya hampir mirip dengan pesawat walkie talkie, karena memang bisa difungsikan sebagai walkie talkie dengan pemancar mini (lebih tepat disebut wireless microphone) yang amat sangat mininya.  Namun demikian menurut pengakuannya dulu pernah dipakai brik-brikan dengan temannya menggunakan pesawat yang sama sampai kira-kira jarak 1 kilometeran.
Akhirnya radio tersebut penulis oprek-oprek, ternyata ada yang konslet di beberapa bagian. Setelah penulis betulkan bagian yang konslet tersebut, radio bisa menyala kembali.  Radio ini lumayan sensitif juga, dengan komponen utamanya IC CXA111P.  Pemancar mininya pun masih berfungsi.  Bagian penerima kurang begitu menarik perhatian.

Yang menarik perhatian penulis adalah bagian pemancar mininya yang konon bisa mencapai jarak 1 kilometer.  Jarak yang lumayan jauh untuk ukuran pemancar mini (wireless microphone) dengan tegangan hanya 3 volt.  Untuk memuaskan rasa penasaran, bagian wireless mic / pemancar mininya penulis gambar ulang dan coba di re-design agar lebih bagus. Lilitan oscillator yang aslinya hanya ferit dililit kawat, disini penulis coba gunakan koker inti ferit ukuran 5 mm, untuk mempermudah perpindahan frekuensi.
Wireless Microphone "UNICO" versi 1 setelah dirakit

Setelah penulis rakit, ternyata hasilnya memang cukup memuaskan untuk ukuran pemancar sekecil itu.  Meskipun tanpa pre-amp mic tapi sudah termasuk sensitif.  Suara di kejauhan bahkan suara detak jam dinding bisa terdengar dengan jelas.  Kestabilan juga lumayan bagus, meskipun agak terpengaruh oleh tangan atau badan kita, tetapi apabila diberi shielding / box pasti bisa terkurangi. Mengenai jarak, tergantung dari radio penerima dan jalur frekuensi yang digunakan.  Disini penulis mempergunakan radio penerima rakitan sendiri (TA7302, TA7303 & LM386) front end menggunakan tuner VCO merek mitsumi dan antena eksternal.  Jarak 100 meter terhalang tembok dan beberapa ruangan masih terdengar dengan jelas.  Belum dicoba untuk jarak yang agak jauh lagi.  Jalur frekuensi yang penulis gunakan adalah dibawah band broadcast, yaitu 81 MHz.  Untuk menurunkan frekuensinya bisa kita lakukan dengan cara menambah lilitan primer atau memperbesar nilai capasitor antara colector dan emitor.  Komponen aslinya Transistor Oscillator adalah 2SC829, dalam percobaan penulis ganti dengan transistor 2SC838.  Transistor kedua bisa menggunakan 2SC1674, seandainya 2SC1675 tidak ada.  Bisa juga diganti dengan transistor VHF yang lain, tetapi mungkin konsumsi baterai dan jarak pancar juga akan lain.  Sedangkan lilitan kawat menggunakan ukuran 0,5 mm.
Dengan komponen yang minim, bisa kita rakit dengan bentuk sekecil mungkin.  Bisa digunakan untuk berbagai keperluan, misalnya penyadapan atau sekedar menguping pembicaraan, atau bahkan untuk berkomunikasi.
Akhirnya penulis mengambil kesimpulan bahwa wireless microphone dari radio merek UNICO tersebut adalah wireless mic yang bagus, bisa diandalkan dan memungkinkan apabila dipergunakan untuk komunikasi jarak pendek seperti kata teman saya tersebut.  Bagi para pembaca yang ingin membuatnya dibawah ini saya sertakan skema, dan desain PCBnya.

 Skema Wireless Microphone "UNICO"

PCB dan layout versi 1 (menggunakan koker dengan jarak kaki ukuran lebar)
 ukuran PCB 3,9 x 1,9 cm

Layout komponen versi 1

PCB dan layout versi 2 (menggunakan koker dengan jarak kaki ukuran kecil dan posisi resistor berdiri)


 layout komponen versi 2

PCB versi 2 (ukuran PCB 3,8 x 1,8 cm)

2.Rangkaian Microphone/Mic FM Wireless

Mikrofon / Mic Wireless FM pada dasarnya adalah pemancar FM daya rendah. Mic WirelessFM sirkuit Anda dapat menggunakannya untuk mengganti mic wireless, biasanya harganya yang cukup mahal. Jika Anda adalah penggemar elektronik, maka seri ini layak mencoba, . Berikut adalah gambar rangkaian:
Microphone/Mic FM  Wireless Skema Rangkaian Microphone/Mic FM Wireless

Daftar Komponen Mikrofon / Mic Wireless

R1 = 10K (coklat-hitam-oranye)
R2, R3 = 100K (coklat-hitam-kuning)
R4 = 470 ohm (kuning-ungu-coklat)
C1, C3 = 4.7pF (4p7), keramik
C2, C4 = 4.7uF-16V, electrolytic
C5 = 0.001uF (1NF), keramik
C6 = 470pF, keramik
Q1, Q2 = 2N2222, NPN transistor
L1 = 1uH, induktor variabel
Mic = electret mikrofon, 2 kabel


Q1 menguatkan sinyal input melalui C4 dari mikrofon electret. Q2 bertindak sebagai osilator dan sinyal yang datang dari C2 diumpankan ke basis Q2. L1/C1 adalah disebut 'tangki'sirkuit dan beroperasi di band 88-105MHz pada reguler dial AM / FM radio.
L1 adalah kumparan induktor 1uH variabel untuk dapat tune sedikit, dan berbagai 1uHmerupakan perkiraan. Antena dapat sesederhana sepotong 8 "(21cm) dari kawat apapun.

Posted at 20.24 |  by lkp rifton

Untuk memanfaatkan sinar matahari yang terus menerus menyinari bumi bisa kita manfaatkan untuk dijadikan sumber listrik sehingga kita setidaknya bisa menghemat pemakaian listrik yang terus menerus harganya mengalami kenaikan, dibawah ini adalah salah satu rangkaian Pembangkit Listrik sederhana yang bisa anda buat dan dimanfaatkan untuk mengisi Aki motor anda atau untuk lampu emergency.

Skema Rangkaian Pembangkit Listrik Tenaga Surya

Cara Kerja Rangkaian:
Sinar Matahari diterima oleh panel surya kemudian diolah menjadi tenaga listrik, namun tenaga listrik yang dihasilkan dari setiap panel nya masih terlalu kecil dimana dengan 8 Cell Panel yang dirangkai secara seri hanya mampu menghasilkan tegangan kurang lebih 4 Volt dengan arus 200 mA.
nah oleh karena itu diperlukan suatu rangkaian elektronik untuk meningkatkan tegangan dan arus yang cukup untuk dijadikan sebagai Charger Baterai.
Rangkaian Elektronik bertindak sebagai rangkaian Inverter DC ke DC (DC to DC Inverter), yang dibangun oleh 2 buah Capacitor, 1 Resistor, 1 Transistor, 1 Dioda, dan sebuah kumparan yang merupakan titik keberhasilan pembuatan rangkaian ini.

Rangkaian dibangun dengan system oscilator tunggal (BLOCKING OSCILLATOR) yang dibangun oleh transistor dan sebuah kumparan dimana pada lilitan primer berjumlah 45 lilitan dan 15 lilitan di sekunder sebagai umpan balik untuk memberikan tegangan di basis transistor output dari lilitan primer di hubungkan dengan dioda dan di pakai untuk pengisian Baterai.

Bila rangkaian ini digabungkan dengan Lampu Neon Darurat maka tentunya akan mendapatkan tegangan yang cukup untuk penerangan di malam hari secara gratis. karena pada siang hari nya accu di charge oleh matahari.

Keberhasilan dari experimen ini juga ditentukan oleh cara pembuatan kumparannya.
.
Daftar Komponen
  • 8 cell panel surya 0.5v 200 mA (banyak dijual di toko-toko elektronik) atau manfaatkan solar panel bekas kalkulator yang sudah rusak/tidak terpakai lagi anda bongkar dan ambil solarcell nya
  • Capacitor 100 uF
  • Capacitor 10 uF
  • Transistor TIP 31 atau yang sejenis
  • Resistor 1 K
  • Dioda BY 207 (Diada 5 Ampere) atau yang sejenis
  • Accu Motor.
  • Kurang lebih 3 meter kawat email diameter 0.25 mm.
  • Batang Ferite yang biasa di pakai di radio-radio AM. (berbentuk batangan hitam)

Rangkaian Pembangkit listrik tenaga Surya Sederhana

Untuk memanfaatkan sinar matahari yang terus menerus menyinari bumi bisa kita manfaatkan untuk dijadikan sumber listrik sehingga kita setidaknya bisa menghemat pemakaian listrik yang terus menerus harganya mengalami kenaikan, dibawah ini adalah salah satu rangkaian Pembangkit Listrik sederhana yang bisa anda buat dan dimanfaatkan untuk mengisi Aki motor anda atau untuk lampu emergency.

Skema Rangkaian Pembangkit Listrik Tenaga Surya

Cara Kerja Rangkaian:
Sinar Matahari diterima oleh panel surya kemudian diolah menjadi tenaga listrik, namun tenaga listrik yang dihasilkan dari setiap panel nya masih terlalu kecil dimana dengan 8 Cell Panel yang dirangkai secara seri hanya mampu menghasilkan tegangan kurang lebih 4 Volt dengan arus 200 mA.
nah oleh karena itu diperlukan suatu rangkaian elektronik untuk meningkatkan tegangan dan arus yang cukup untuk dijadikan sebagai Charger Baterai.
Rangkaian Elektronik bertindak sebagai rangkaian Inverter DC ke DC (DC to DC Inverter), yang dibangun oleh 2 buah Capacitor, 1 Resistor, 1 Transistor, 1 Dioda, dan sebuah kumparan yang merupakan titik keberhasilan pembuatan rangkaian ini.

Rangkaian dibangun dengan system oscilator tunggal (BLOCKING OSCILLATOR) yang dibangun oleh transistor dan sebuah kumparan dimana pada lilitan primer berjumlah 45 lilitan dan 15 lilitan di sekunder sebagai umpan balik untuk memberikan tegangan di basis transistor output dari lilitan primer di hubungkan dengan dioda dan di pakai untuk pengisian Baterai.

Bila rangkaian ini digabungkan dengan Lampu Neon Darurat maka tentunya akan mendapatkan tegangan yang cukup untuk penerangan di malam hari secara gratis. karena pada siang hari nya accu di charge oleh matahari.

Keberhasilan dari experimen ini juga ditentukan oleh cara pembuatan kumparannya.
.
Daftar Komponen
  • 8 cell panel surya 0.5v 200 mA (banyak dijual di toko-toko elektronik) atau manfaatkan solar panel bekas kalkulator yang sudah rusak/tidak terpakai lagi anda bongkar dan ambil solarcell nya
  • Capacitor 100 uF
  • Capacitor 10 uF
  • Transistor TIP 31 atau yang sejenis
  • Resistor 1 K
  • Dioda BY 207 (Diada 5 Ampere) atau yang sejenis
  • Accu Motor.
  • Kurang lebih 3 meter kawat email diameter 0.25 mm.
  • Batang Ferite yang biasa di pakai di radio-radio AM. (berbentuk batangan hitam)

Posted at 20.13 |  by lkp rifton

tv crt tidak bisa menerima siaran

1.Kerusakan tidak terima siaran – raster nyala biru saja

 Problem : Teve tidak terima siaran – raster hanya biru saja (dicek lewat AV-in gambar OK)
Problem semacam ini dapat disebabkan 3 macam hal :
  1. Switch TV/AV
  2. Video IF
  3. Tuner
a. Untuk memastikan bahwa switch TV/AV ok, maka caranya adalah sebagai berikut
  • Lakukan auto search
  • Ohm meter pada posisi x1
  • Probe merah tempelkan ke ground
  • Sentuh-sentuh pin-Video out dari bagian VIF dengan probe hitam
  • Raster harus kedip-kedip
b. Untuk meastikan bahwa bagian VIF ok, maka caranya adalah sebagai berikut
  • Lakukan auto-search
  • Raster harus muncul “noise” (semut)
  • Jika pin IF-in dari ic VIF disentuh-sentuh dgn salah satu probe meter – raster harus kedip-kedip kuat
Jika saat auto-search tidak ada noise, maka
  • Cek tegangan Vcc untuk bagian VIF
  • Cek tegangan pada filter IF/RF AGC – cek komponen pada pin ini
  • Cek tegangan pada RF AGC out yang ke tuner – cek komponen pada pin ini
  • Jika tegangan Vcc sudah ada, tetapi tidak ada tegangan pada pin IF/RF AGC filter dan RF AGC out – maka kemungkinan ic VIF rusak.
Saat auto-search sudah ada noise, maka
  • Kerusakan kemungkinan ada pada bagian Pre-amp IF atau pada tuner.
  • Coba open pin-IF out dari tuner (dgn cara disedot solderannya)
  • Sentuh-sentuh input yang menuju ke bagian Pre-amp IF
  • Raster harus tampak sedikit kedip-kedip
Jika tidak kedip, maka
  • Periksa tegangan pada transistor Pre-amp IF,
  • Reriksa sambungan atau kopel antara pin-IF out ke basis transistor Pre-amp,
  • Atau mungkin SAW filter rusak.
c. Memastikan kerusakan Tuner
  • Pastikan tuner sudah ada tegangan suply Vcc dan tegangan RF AGC
  • Coba open pin-IF out dari tuner (dgn cara disedot solderannya)
  • Lakukan auto-serch
  • Amati noise
  • Sambung kembali pin-IF out menggunakan ujung probe meter – maka noise seharusnya bertambah tajam
  • Jika noise tidak bertambah tajam – maka jelas tuner rusak.
Jika noise dapat bertambah tajam, maka selanjutnya yang diperiksa adalah :
  • Lakukan auto search
  • Sentuh-sentuh antena input dgn obeng (logam)
  • Raster harus kedip-kedip
  • Jika tidak kedip – maka dipastikan tuner rusak
Jika antena disentuh raster sudah kedip, maka selanjutnya yang perlu diperiksa adalah
Tuner jenis VS (voltage synthesizer)
  • Lakukan auto search
  • Periksa apakah tegangan band switch sudah bekerja
  • Periksa apakah tegangan tuning 0 ~ 30v sudah ada
Tuner jenis FS (frequency synthesizer) atau PLL
  • Cek tegangan pada pin SDA-SCL
  • Cek tegangan 30v fixed pada pin yang dekat IF out
  • Lakukan auto-search
  • Cek tegangan 0~30v pada pin VT yang dekat antena input (pada tuner tertentu kadang pin ini kosong)
Catatan :
  • Tuner tidak dapat menangkap siaran
  • Padahal antena input sudah kedip jika disentuh
  • Semua tegangan diperiksa ok
  • Maka hal ini dapat disebabkan karena salah seting pada data service menu
2.TV MESIN CHINA MATI SETELAH NYALA TIDAK DAPAT MENERIMA SIARAN
     keluhan dari pemilik tv ini adalah mati total.
Pertama-tama tv saya coba nyalakan, Saya colokin jack pada stopkontak dan ternya memang benar-benar mati total  (yaiyalah wong’ok ra percoyaonan timen heheheh). Lansung tutup casing saya buka dan saya lakukan langkah-lankah sebageimana posting saya yang terdahulu TV DAN MONITOR MATI TOTAL POWER TIDAK KERJA.
Setelah pengecekan saya dapati sekring/fuse putus.  Dan saya lakukan sebageimana posting diatas. Semua bagian-bagian fital saya cek dan tenyata keliahatan seperti normal-normal saja. Mesin kali ini mengunakan ic program LSC863532, dan ic crhoma LA76818.
Karena saya kira semua bagian fital normal-normal saja maka fuse/sikring langsung saja saya ganti dan tvpun saya coba nyalain, saklar posisis on dan jack saya colokin ke stopkontak dan mak Dhush. Fuse/sikring putus kembali.
Ternyata bagian powernya belum normal alias masih bermasalah. Langsung saja saya cek semua komponen komponen pada power Regulator, namun dari pengecekan dengan tester ohmmeter semua terlihat seperti normal.
Setelah beberapa saat belum ketemu juga masalahnya, coba coba saya lepas komponen ptc yang buat degaussing. Komponen yang nilai resistansinya bertambah besar apabila panas yang di gunakan untuk degaussing ini saya lepas dan saya goyang-goyang, kok agak kocak. Walaupun saya tes dengan tester ohmeter sepertinya normal tapi saya curiga pada kerusakan komponen ini.
Maka fuse/sikring saya ganti dan tv saya coba nyalakan tanpa degaussing. Saya colokin jack pada stopkontak dan crakh.. fuse/sikring tidak putus dan tv pun sudah mau nyala.
Komponen yang untuk degaussing tadi saya ganti dan tv saya nyalain, ternyata tidak masalah dan antenapun saya pasang. Namun tidak satupun siaran yang ditampilakn. Ooo masih ada lagi masalahnya yakni:
TV TIDAK DAPAT MENERIMA SIARAN. Yaa ternyata masih adalagi kerusakan lainnya. Saya coba cari otomatis maupun manual tak satupun siaran yang tertangkap.
Maka berlanjut mencari penyebab TV Tidak Dapat Menerima Siaran. Setelah pengecekan sana-sini maka ketemulah tegangan 5vol tidak dapat sampai pada Ic LA76818 tegangan menghilang saat melalui L102 karena teryata inductor ini dalam keadan putus.
Setelah pengantian komponen tersebut tv saya nyalain dan langsung tak cari siaran dengan auto tuning. Maka satu persatu siaran tertangap dan komplit semuanya. Dan syukur alhamdulillah akhirnya selesei juga.
       kesimpulan: penyebab tv matot dan fuse putus adalah ptc yg bermasalah. Sedangkan penyebab tv tidak bisa menangkap siaran yaitu karena tegangan 5v tidak sampai ke ic kroma diakibatkan ada L102 yg putus.

3.TV China Nggak Dapat Siaran

         problem: tv china yang nggak bisa menangkap chanel dari beberapa siaran stasiun tv,jadi ketika di lakukan auto search/manual search/fine tuning tv tidak ada chanel yang tertangkap sama sekali,ketika search berlangsung,raster noise salju(red.raster kepyur) nggak ada,yang ada adalah hanya layar hitam gelap dengan OSD dari proses searching saja yang nampak.
          perbaikan: TV ini menggunakan IC kroma LA76810A, IC program LC863532C 55P9,IC vertikal LA78040,melihat gejala yang ada nampak jelas kalau rangkaian IF belum bekerja karena di tandai dengan hilangnya raster noise salju/raster kepyur,kemudian saya lakukan pengukuran tegangan di semua Vcc yang masuk ke IC kromanya,antara lain di pin 8=5V,pin 18=8V,pin 25=5V,pin 31=5V,pin 43=5V,naaaaaah di pin 8 inilah si tegangan 5V nya absen nggak tahu lagi keluyuran kemana,setelah saya telusuri eeeeeee......ternyata lagi di palak sama L102 di pintu gerbang Vcc IF nya hehehehe.......setelah saya ganti pemalak tegangan L102 tersebut dengan R 0,47ohm,boleh masuklah tegangan 5V tersebut ke pintu gerbang Vcc IFnya,dan akhirnya setelah TV di ON kan,para chanel siaran tv pun pada bermunculan semua,hehehehehe.......senangnya hatiku dapet bayaran lagi kikikikikiki...........
SUKSES buat sampean-sampean SEMUA.....................

Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber
masalah mungkin bisa berbeda.
     kesimpulan: dlm kasus ini yg rusak adalah L102 sehingga tegangan 5v tidak bisa masuk ke pin 8(vcc IF) ic kroma
4.TV china tidak bisa menerima siaran.
Gejala
pada awalnya kondisi televisi mati total. setelah di lakukan pengecekan di temukan transistor horisontal short,kemudian dilakukan penggantian, akhirnya tv tersebut normal.
masalah baru timbul ketika kabel  ground CRT yang terhubung  kit PCB matrik tabung gambar terlepas/tidak tersambung baik .ketika dimatikan timbul suara klik, coba di hidupkan kembali tv sudah tidak dapat menerima siaran di semua kanal.namun menu (OSD ) masih bisa tampil
langkah kerja.
  • pertama saya memperkirakan masalah di IC matrik LA 76818A  dan tuner.
  • lakukan pengecekan di tuner. dari terminal  BM tuner terdeteksi normal 5 volt. pada sistim tuning penala mampu  melakukan auto search dengan variasi tegangan 0 - 30 volt.
  • pengecekan di fokuskan pada ic matrik cek tegangan di sistim IF terdeteksi normal baik tegangan supply 5 v dan 12 v.
  • Akhirnya pengecekan di fokuskan pada sistim IF, pada IF tuner output di kuatkan oleh transistor NPN  seri RC 1074 mengalami short .setelah di lakukan penggantian tv bisa menerima siaran kembali.saya menduga polarisasi tegangan tinggi FBT menginduksi tegangan  5 volt ini lebih tinggi dari nilainya sehingga mengakibatkan transistor menjadi short.
  • Kesimpulanya hati hatilah terhadap koneksi kabel ground CRT.bila koneksi tidak baik bisa mengakibatkan kerusakan fatal.

5.POLYTRON DIVA tidak bisa menangkap siaran

Hari ini dapat pasien TV polytron diva. tv ini masih  nyala bagus. AV juga masih berfungsi bagus,baik gambar maupun suara. tapi ketika di pakai menerima siaran tv lewat tuner tidak bisa menangkap siaran. tak satupun stasiun yang nyanthol ketika di program baik pakai auto search maupun manual search. seperti biasa,langkah prtama aku bersihin tuh PCBnya ,kemudian disolder ulang bagian-bagian yang sudah kliatan retak solderannya.setelah proses itu selesai kemudian aku coba nyalakan tvnya, huhhhh...hasilnya masih sprti semula,tak bisa menerima siaran ketika di program. ukur punya ukur, kliatan semua tegangan masih bagus tuch., juga 33volt yang di tuner. kecurigaanku tertuju pada data eepromnya yang dah berubah,tapi bagian mana yang berubah settingnya......yach, coba ganti mamory dulu ach,sapa tahu berhasil. kemudian aku ganti tuch memory, dengan memory biasa dipasaran. tv aku nyalakan,langsung kemenu auto search........yuppppp!!!!! Indosiar....sctv....tran7.. komplit masuk semua.Alhamdulillah berhasil.
       kesimpulan: yg bermasalah ic eepromnya

6.TV VOTRE 21” TIDAK BISA TERIMA SIARAN

MASALAH :
TV ini sebenarnya masih baru kata si empunya , Cuma kabel flybacknya bocor dan sama yang punya tv kabel flyback  yang bocor tsb di bungkus pakai isolasi , setelah di coba di setel  Tv nya koq tidak bisa terima siaran.
Penyebab :
 TV votre ini kualitasnya kurang O.K ,setelah di coba di auto search/manual search ternyata tidak ada siaran TV di tangkap, maka penelusuran di arahkan ke bagian tunner, dilihat dari raster TV(bintik) menandakan bahwa tunner masih bagus ( YA..iya wong  umur TVnya baru 1 bulan).
Kemudian di cek tegangan di tunner yaitu teg 5 Vdc dan 33 VDc, ternyata tegangan 33 Vdcnya hilang entah kemana…?.
Solusi :
Ternyata biangkeroknya adalah Dioda u/supply tegangan  33 v di bag. Regulator  sudah tewas (alias mati gak mau hidup pun segan) alias putus.
Coba ganti dioda dan cek kembali teg 33 Vdc di tunner , Alhamdulillah sudah ada teg 33Vdc di tunner, langkah berikutnya adalah setel TV dan coba di auto search…….walah ..walah koq gambarnya jadi ada ….
Berarti TVnya udah bener nih ….tinggal tunggu bayaran…
      kesimpulan : penyebab tidak bisa menerima siaran dlm kasus ini yaitu tidak adanya teg 33v pada tuner yg diakibatkan oleh putusnya dioda dibagian regulator
7.Tv wansonic tak dapet siaran
 Sempat 2 hari tv china giatec yang sudah di ganti mesin wansonic ic tunggal UOC TMPA8873 di meja kerja dengan kerusakan bunyi pletok pletok sewaktu pertama kali tv di onkan, ah gampang pikirku paling cuman Kop flybacknya yang sudah kering atau pun kendor. Setelah tv di buka chasingnya dengan melepaskan baut langsung menuju kop flyback tak lepas dengan menggunakan stick multi tester yang ujung satu ke ground yang satunya untuk mencongkel kawat di dalam kop, sekalian di berisihin cat merahnya pake thiner sampai bersih langsung tak pasang lagi dengan semangatnya tak coba berhasil nih... giliran tak colokin antena kok ga ada siaran, tak search pun tak satupun siaran tv di terima bonus lagi nih ,langsung menuju ke tuner tak cek tegangan b+ normal sda normal scl normal VT nya ...kok 2volt sewaktu search tak ubek 2 bagian vtnya eh Karuan ada yang malakin diode zenernya short, langsung tak ganti saatnya mencoba tak search jreng... pada masuk tuh siaran ... alhamdullilah ya alloh atas petunjukmu kepada hambamu yang mauberusaha       kesimpulan : dlm kasus ini yg bermasalah adalah teg vt pd tuner drop diakibatkan oleh ada zener yg short

TV CRT TIdak Dapat Siaran

tv crt tidak bisa menerima siaran

1.Kerusakan tidak terima siaran – raster nyala biru saja

 Problem : Teve tidak terima siaran – raster hanya biru saja (dicek lewat AV-in gambar OK)
Problem semacam ini dapat disebabkan 3 macam hal :
  1. Switch TV/AV
  2. Video IF
  3. Tuner
a. Untuk memastikan bahwa switch TV/AV ok, maka caranya adalah sebagai berikut
  • Lakukan auto search
  • Ohm meter pada posisi x1
  • Probe merah tempelkan ke ground
  • Sentuh-sentuh pin-Video out dari bagian VIF dengan probe hitam
  • Raster harus kedip-kedip
b. Untuk meastikan bahwa bagian VIF ok, maka caranya adalah sebagai berikut
  • Lakukan auto-search
  • Raster harus muncul “noise” (semut)
  • Jika pin IF-in dari ic VIF disentuh-sentuh dgn salah satu probe meter – raster harus kedip-kedip kuat
Jika saat auto-search tidak ada noise, maka
  • Cek tegangan Vcc untuk bagian VIF
  • Cek tegangan pada filter IF/RF AGC – cek komponen pada pin ini
  • Cek tegangan pada RF AGC out yang ke tuner – cek komponen pada pin ini
  • Jika tegangan Vcc sudah ada, tetapi tidak ada tegangan pada pin IF/RF AGC filter dan RF AGC out – maka kemungkinan ic VIF rusak.
Saat auto-search sudah ada noise, maka
  • Kerusakan kemungkinan ada pada bagian Pre-amp IF atau pada tuner.
  • Coba open pin-IF out dari tuner (dgn cara disedot solderannya)
  • Sentuh-sentuh input yang menuju ke bagian Pre-amp IF
  • Raster harus tampak sedikit kedip-kedip
Jika tidak kedip, maka
  • Periksa tegangan pada transistor Pre-amp IF,
  • Reriksa sambungan atau kopel antara pin-IF out ke basis transistor Pre-amp,
  • Atau mungkin SAW filter rusak.
c. Memastikan kerusakan Tuner
  • Pastikan tuner sudah ada tegangan suply Vcc dan tegangan RF AGC
  • Coba open pin-IF out dari tuner (dgn cara disedot solderannya)
  • Lakukan auto-serch
  • Amati noise
  • Sambung kembali pin-IF out menggunakan ujung probe meter – maka noise seharusnya bertambah tajam
  • Jika noise tidak bertambah tajam – maka jelas tuner rusak.
Jika noise dapat bertambah tajam, maka selanjutnya yang diperiksa adalah :
  • Lakukan auto search
  • Sentuh-sentuh antena input dgn obeng (logam)
  • Raster harus kedip-kedip
  • Jika tidak kedip – maka dipastikan tuner rusak
Jika antena disentuh raster sudah kedip, maka selanjutnya yang perlu diperiksa adalah
Tuner jenis VS (voltage synthesizer)
  • Lakukan auto search
  • Periksa apakah tegangan band switch sudah bekerja
  • Periksa apakah tegangan tuning 0 ~ 30v sudah ada
Tuner jenis FS (frequency synthesizer) atau PLL
  • Cek tegangan pada pin SDA-SCL
  • Cek tegangan 30v fixed pada pin yang dekat IF out
  • Lakukan auto-search
  • Cek tegangan 0~30v pada pin VT yang dekat antena input (pada tuner tertentu kadang pin ini kosong)
Catatan :
  • Tuner tidak dapat menangkap siaran
  • Padahal antena input sudah kedip jika disentuh
  • Semua tegangan diperiksa ok
  • Maka hal ini dapat disebabkan karena salah seting pada data service menu
2.TV MESIN CHINA MATI SETELAH NYALA TIDAK DAPAT MENERIMA SIARAN
     keluhan dari pemilik tv ini adalah mati total.
Pertama-tama tv saya coba nyalakan, Saya colokin jack pada stopkontak dan ternya memang benar-benar mati total  (yaiyalah wong’ok ra percoyaonan timen heheheh). Lansung tutup casing saya buka dan saya lakukan langkah-lankah sebageimana posting saya yang terdahulu TV DAN MONITOR MATI TOTAL POWER TIDAK KERJA.
Setelah pengecekan saya dapati sekring/fuse putus.  Dan saya lakukan sebageimana posting diatas. Semua bagian-bagian fital saya cek dan tenyata keliahatan seperti normal-normal saja. Mesin kali ini mengunakan ic program LSC863532, dan ic crhoma LA76818.
Karena saya kira semua bagian fital normal-normal saja maka fuse/sikring langsung saja saya ganti dan tvpun saya coba nyalain, saklar posisis on dan jack saya colokin ke stopkontak dan mak Dhush. Fuse/sikring putus kembali.
Ternyata bagian powernya belum normal alias masih bermasalah. Langsung saja saya cek semua komponen komponen pada power Regulator, namun dari pengecekan dengan tester ohmmeter semua terlihat seperti normal.
Setelah beberapa saat belum ketemu juga masalahnya, coba coba saya lepas komponen ptc yang buat degaussing. Komponen yang nilai resistansinya bertambah besar apabila panas yang di gunakan untuk degaussing ini saya lepas dan saya goyang-goyang, kok agak kocak. Walaupun saya tes dengan tester ohmeter sepertinya normal tapi saya curiga pada kerusakan komponen ini.
Maka fuse/sikring saya ganti dan tv saya coba nyalakan tanpa degaussing. Saya colokin jack pada stopkontak dan crakh.. fuse/sikring tidak putus dan tv pun sudah mau nyala.
Komponen yang untuk degaussing tadi saya ganti dan tv saya nyalain, ternyata tidak masalah dan antenapun saya pasang. Namun tidak satupun siaran yang ditampilakn. Ooo masih ada lagi masalahnya yakni:
TV TIDAK DAPAT MENERIMA SIARAN. Yaa ternyata masih adalagi kerusakan lainnya. Saya coba cari otomatis maupun manual tak satupun siaran yang tertangkap.
Maka berlanjut mencari penyebab TV Tidak Dapat Menerima Siaran. Setelah pengecekan sana-sini maka ketemulah tegangan 5vol tidak dapat sampai pada Ic LA76818 tegangan menghilang saat melalui L102 karena teryata inductor ini dalam keadan putus.
Setelah pengantian komponen tersebut tv saya nyalain dan langsung tak cari siaran dengan auto tuning. Maka satu persatu siaran tertangap dan komplit semuanya. Dan syukur alhamdulillah akhirnya selesei juga.
       kesimpulan: penyebab tv matot dan fuse putus adalah ptc yg bermasalah. Sedangkan penyebab tv tidak bisa menangkap siaran yaitu karena tegangan 5v tidak sampai ke ic kroma diakibatkan ada L102 yg putus.

3.TV China Nggak Dapat Siaran

         problem: tv china yang nggak bisa menangkap chanel dari beberapa siaran stasiun tv,jadi ketika di lakukan auto search/manual search/fine tuning tv tidak ada chanel yang tertangkap sama sekali,ketika search berlangsung,raster noise salju(red.raster kepyur) nggak ada,yang ada adalah hanya layar hitam gelap dengan OSD dari proses searching saja yang nampak.
          perbaikan: TV ini menggunakan IC kroma LA76810A, IC program LC863532C 55P9,IC vertikal LA78040,melihat gejala yang ada nampak jelas kalau rangkaian IF belum bekerja karena di tandai dengan hilangnya raster noise salju/raster kepyur,kemudian saya lakukan pengukuran tegangan di semua Vcc yang masuk ke IC kromanya,antara lain di pin 8=5V,pin 18=8V,pin 25=5V,pin 31=5V,pin 43=5V,naaaaaah di pin 8 inilah si tegangan 5V nya absen nggak tahu lagi keluyuran kemana,setelah saya telusuri eeeeeee......ternyata lagi di palak sama L102 di pintu gerbang Vcc IF nya hehehehe.......setelah saya ganti pemalak tegangan L102 tersebut dengan R 0,47ohm,boleh masuklah tegangan 5V tersebut ke pintu gerbang Vcc IFnya,dan akhirnya setelah TV di ON kan,para chanel siaran tv pun pada bermunculan semua,hehehehehe.......senangnya hatiku dapet bayaran lagi kikikikikiki...........
SUKSES buat sampean-sampean SEMUA.....................

Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber
masalah mungkin bisa berbeda.
     kesimpulan: dlm kasus ini yg rusak adalah L102 sehingga tegangan 5v tidak bisa masuk ke pin 8(vcc IF) ic kroma
4.TV china tidak bisa menerima siaran.
Gejala
pada awalnya kondisi televisi mati total. setelah di lakukan pengecekan di temukan transistor horisontal short,kemudian dilakukan penggantian, akhirnya tv tersebut normal.
masalah baru timbul ketika kabel  ground CRT yang terhubung  kit PCB matrik tabung gambar terlepas/tidak tersambung baik .ketika dimatikan timbul suara klik, coba di hidupkan kembali tv sudah tidak dapat menerima siaran di semua kanal.namun menu (OSD ) masih bisa tampil
langkah kerja.
  • pertama saya memperkirakan masalah di IC matrik LA 76818A  dan tuner.
  • lakukan pengecekan di tuner. dari terminal  BM tuner terdeteksi normal 5 volt. pada sistim tuning penala mampu  melakukan auto search dengan variasi tegangan 0 - 30 volt.
  • pengecekan di fokuskan pada ic matrik cek tegangan di sistim IF terdeteksi normal baik tegangan supply 5 v dan 12 v.
  • Akhirnya pengecekan di fokuskan pada sistim IF, pada IF tuner output di kuatkan oleh transistor NPN  seri RC 1074 mengalami short .setelah di lakukan penggantian tv bisa menerima siaran kembali.saya menduga polarisasi tegangan tinggi FBT menginduksi tegangan  5 volt ini lebih tinggi dari nilainya sehingga mengakibatkan transistor menjadi short.
  • Kesimpulanya hati hatilah terhadap koneksi kabel ground CRT.bila koneksi tidak baik bisa mengakibatkan kerusakan fatal.

5.POLYTRON DIVA tidak bisa menangkap siaran

Hari ini dapat pasien TV polytron diva. tv ini masih  nyala bagus. AV juga masih berfungsi bagus,baik gambar maupun suara. tapi ketika di pakai menerima siaran tv lewat tuner tidak bisa menangkap siaran. tak satupun stasiun yang nyanthol ketika di program baik pakai auto search maupun manual search. seperti biasa,langkah prtama aku bersihin tuh PCBnya ,kemudian disolder ulang bagian-bagian yang sudah kliatan retak solderannya.setelah proses itu selesai kemudian aku coba nyalakan tvnya, huhhhh...hasilnya masih sprti semula,tak bisa menerima siaran ketika di program. ukur punya ukur, kliatan semua tegangan masih bagus tuch., juga 33volt yang di tuner. kecurigaanku tertuju pada data eepromnya yang dah berubah,tapi bagian mana yang berubah settingnya......yach, coba ganti mamory dulu ach,sapa tahu berhasil. kemudian aku ganti tuch memory, dengan memory biasa dipasaran. tv aku nyalakan,langsung kemenu auto search........yuppppp!!!!! Indosiar....sctv....tran7.. komplit masuk semua.Alhamdulillah berhasil.
       kesimpulan: yg bermasalah ic eepromnya

6.TV VOTRE 21” TIDAK BISA TERIMA SIARAN

MASALAH :
TV ini sebenarnya masih baru kata si empunya , Cuma kabel flybacknya bocor dan sama yang punya tv kabel flyback  yang bocor tsb di bungkus pakai isolasi , setelah di coba di setel  Tv nya koq tidak bisa terima siaran.
Penyebab :
 TV votre ini kualitasnya kurang O.K ,setelah di coba di auto search/manual search ternyata tidak ada siaran TV di tangkap, maka penelusuran di arahkan ke bagian tunner, dilihat dari raster TV(bintik) menandakan bahwa tunner masih bagus ( YA..iya wong  umur TVnya baru 1 bulan).
Kemudian di cek tegangan di tunner yaitu teg 5 Vdc dan 33 VDc, ternyata tegangan 33 Vdcnya hilang entah kemana…?.
Solusi :
Ternyata biangkeroknya adalah Dioda u/supply tegangan  33 v di bag. Regulator  sudah tewas (alias mati gak mau hidup pun segan) alias putus.
Coba ganti dioda dan cek kembali teg 33 Vdc di tunner , Alhamdulillah sudah ada teg 33Vdc di tunner, langkah berikutnya adalah setel TV dan coba di auto search…….walah ..walah koq gambarnya jadi ada ….
Berarti TVnya udah bener nih ….tinggal tunggu bayaran…
      kesimpulan : penyebab tidak bisa menerima siaran dlm kasus ini yaitu tidak adanya teg 33v pada tuner yg diakibatkan oleh putusnya dioda dibagian regulator
7.Tv wansonic tak dapet siaran
 Sempat 2 hari tv china giatec yang sudah di ganti mesin wansonic ic tunggal UOC TMPA8873 di meja kerja dengan kerusakan bunyi pletok pletok sewaktu pertama kali tv di onkan, ah gampang pikirku paling cuman Kop flybacknya yang sudah kering atau pun kendor. Setelah tv di buka chasingnya dengan melepaskan baut langsung menuju kop flyback tak lepas dengan menggunakan stick multi tester yang ujung satu ke ground yang satunya untuk mencongkel kawat di dalam kop, sekalian di berisihin cat merahnya pake thiner sampai bersih langsung tak pasang lagi dengan semangatnya tak coba berhasil nih... giliran tak colokin antena kok ga ada siaran, tak search pun tak satupun siaran tv di terima bonus lagi nih ,langsung menuju ke tuner tak cek tegangan b+ normal sda normal scl normal VT nya ...kok 2volt sewaktu search tak ubek 2 bagian vtnya eh Karuan ada yang malakin diode zenernya short, langsung tak ganti saatnya mencoba tak search jreng... pada masuk tuh siaran ... alhamdullilah ya alloh atas petunjukmu kepada hambamu yang mauberusaha       kesimpulan : dlm kasus ini yg bermasalah adalah teg vt pd tuner drop diakibatkan oleh ada zener yg short

Posted at 19.52 |  by lkp rifton

MASALAH UNIK PADA BEBERAPA MERK TV DAN SOLUSINYA


Sengaja saya beri judul “Masalah Klasik” karena masalah ini paling sering dijumpai pada sebuah   merk tv dg kerusakan spare part yg hampir dapat dikatakan identik dg akurasi estimasi kerusakan diatas 70%. Namun tdk tertutup kemungkinan ada spare part lain yg rusak tidak seperti yang saya tuliskan disini. Dalam hal ini ketelitian kitalah yg dibutuhkan untuk menemukan kerusakan yg sebenarnya. Semoga ini bisa menambah referensi bagi rekan yang baru atau akan terjun di bidang ini.
  •  TOSHIBA BOMBA/DRAMATIC =>Gambar saat baru on mengecil atas/bawah ataupun hanya berupa garis horizontal. Setelah agak lama kadang2 gambar bisa kembali normal. Apabila telah diyakini kondisi IC vertical dan elco vcc serta tegangan vcc semua normal, periksa dan ganti elco iuf atau 2,2uf/50v pada V in IC vertical atau Vout dr IC chroma..
  • PANASONIC JADUL (maaf lupa tipenya) dg B+ 90V dan menggunakan DZ 56V=>Saat on/start hanya terdengar suara berdecit /bersuit dari mesin tv. Kerusakan terjadi pada DZ 56V yg short. DZ ini berfungsi sebagai protector apabila tegangan naik. Jadi kerusakan sesungguhnya terjadi pada bagian primer PSU. Yaitu pada elco 47uf/25V atau 35V. Ganti kedua elco 47uf di bagian primer PSU tsb dan jangan lupa DZ 56V yg short jg diganti juga.
  •  TV CINA dg PSU menggunakan tr C2498/5297 atau persamaannya/PC817 keadaan MATOT=> Matot disini dalam artian saat di on tv sama sekali tidak ada respon, baik led indicator, crt ataupun suara2 dari mesin.tv. Ini di tandai dg putusnya fuse/sekring atau R yg bernilai 3-10 ohm/5w pada AC 220V input.. Apabila dicek dg tester pd kaki elco B+ 300VDC  tampak short.. Kerusakan terjadi pada tr utama psu. Sebelum mengganti dg yg baru periksa juga tr C3807 atau D400, A1015,  DZ, optocoupler  PC817 serta R 47k, 100k/150k dr B+ 115VDC. Pastikan semuanya OK. Setelah itu barulah pasang tr utama yg baru. Untuk keamanan saat pengetesan pertama kali putuskan dulu beban B+115 ke fbt. Jika B+ sudah keluar dan terukur normal, barulah bebankefbt disambungkan kembali.
  • Apabila saat pengecekan pada tv cina diatas fuse tdk putus, semua tr OK tp tegangan output kecil sekali seperti drop atau tidak ada sama sekali, Sedangkan pada output skunder sudah dipastikan OK. Periksa resistor 120k(2bh) yg terpasang seri  di bagian primer dan C keramik di kaki collector tr utama yg biasanya bernilai 681pf/2kv..
  •  TV CINA dg kasus hidup, teg.B+ normal, suara normal tapi gambar Nampak seperti jala meliuk tdk karuan disertai over bighnest/screen….., ganti elco 10uf atau 22uf/250v pada supply tegangan tinggi ke RGB. Sedang  apabila gambar masih tampak tp disertai garis jala meliuk dan putus2, seperti ada ganguan induksi listrik dari luar atau antena…., ganti elko 470uf/35-50V dan 1000uf/25-50v pada output skunder 24v dan 16v.
  • SHARP dg Regulator menggunakan STR6753/54. Saat ON TV hidup normal. Selang beberapa saat  atau bisa jg beberapa jam (kalau % errornya msh kecil)  MATI TOTAL. Tetapi saat power utama dimatikan lalu kembali di hiduokan tv akan kembali nyala normal dg tempo yg sama saat pertama ON tv akan kembali Mati total. Kerusakan terjadi pada STR 6753/54,  segera lakukan penggantian.
  •  LG Flatron saat pertama On….gambar dan suara normal. Setelah beberapa saat suara terdengar gemerasak atau pecah lalu mengecil dan hilang. Jika dimatikan dan tak lama dihidupka suara akan kembali normal lalu kembali semerti kerusakan semula. Kerusakan terjadi pada IC digital tone control LV1116.
  • SHARP/TOSHIBA/SONY/CINA dll. Tampak garis buku tipis dibagian atas gambar dg lebar 5-10cm.  Paling sering terjadi kerusakan pada elko 100uf/35-50v di pin output stage vcc IC vertical. Atau bisa juga pada elko utama vcc IC vertical 470uf-1000uf/35-50v.
  •  TV GOLDSTAR jadul dg STR6707, IC SE110 , fbt 154=177B, eproom 24C02. Saat TV dihidupkan tv langsung on disertai volume suara yg pool, tidak ada gambar setelah ditekan P+/P- atau tmbol pwr dr remote gambar baru keluar. Padahal yg benar ni TV saat pertama on posisi seharusnya st-by dulu, setelah ditekan power remote atau P+/- barulah tv start normal. Kerusakan terjadi pada eproom/IC memory 24C02.
  • POLYTRON/DIGITEC menggunakan FS7UM pada regulator dan IC chroma STV2286. Saat di ON lampu led pwr hanya berkedip kedip, Setelah di on/off beberapa kali barulah tv mau hidup normal…,terkadang lama sekali baru mau on. Kerusakan terjadi pada komponen elco 10uf/63v pada output teg 50v untuk mensupply teg ke H driver.
  • POLYTRON/DIGITEC dg IC HBT00XXX dan vertical IC LA78040/STV9302. TV terkadang mau hidup, terkadang tidak. Kalaupun hidup sebentar atau agak lama lalu protek/st-by. Komponen yg bermasalah sering kali adalah elco 1uf/50v pada bagian/dekat IC vertical yg jika ditelusuri terhubung dg pin protek IC HBT00XXX.
  • TV CINA, SHARP, POLYTRON, DIGITEC dll. TV hidup normal, hanya tombol pada panel tv tidak bekerja sesuai fungsinya atau ngawur. Adakalanya juga menu pada program tv tampil dan mengeset sendiri…Kerusakan terjadi pada tombol2 panelnya sendiri. Kotor, korosi atau konslet. Lakukan penggantian pada semua tombol panel.
  •  SANYO dg FBT L40-B05800/B10602.  Saat ON TV sepertinya mau hidup tapi tidak Nampak raster di CRT dan tak lama st-by/protek. Kalo ditekan power pd remote atau P+ pd TV akan terulang seperti semula. Saat sebelum terprotek jika diukur tegangan output dr FBT untuk RGB, screen atau heater tampak tegangan drop atau tidak ada sama sekali…Segera lakukan penggantian FBT dengan yang baru dikarenakan FBT yang lama sudah soak atau short.
  • LG PEARL BLACK/SUPER SLIM…TR Horizontal short/konslet.  Yang paling banyak ditemui penyebabnya adalah konslet atau berkurangnya kapasitas pada C resonan di kaki colector yang bernilai 12nf (123), 15nf(153) atau 18n(183)/1,6-2kv.Tapi tidak tertutup kemungkinan kerusakan terjadi pada FBT atau yoke. Untuk itu pastikan terlebih dahulu C resonan dlm keadaan baik/jelek dengan menggunakan tester digital atau ESR (Equivalent Series Resistance).

MASALAH UNIK PADA BEBERAPA MERK TV DAN SOLUSINYA

MASALAH UNIK PADA BEBERAPA MERK TV DAN SOLUSINYA


Sengaja saya beri judul “Masalah Klasik” karena masalah ini paling sering dijumpai pada sebuah   merk tv dg kerusakan spare part yg hampir dapat dikatakan identik dg akurasi estimasi kerusakan diatas 70%. Namun tdk tertutup kemungkinan ada spare part lain yg rusak tidak seperti yang saya tuliskan disini. Dalam hal ini ketelitian kitalah yg dibutuhkan untuk menemukan kerusakan yg sebenarnya. Semoga ini bisa menambah referensi bagi rekan yang baru atau akan terjun di bidang ini.
  •  TOSHIBA BOMBA/DRAMATIC =>Gambar saat baru on mengecil atas/bawah ataupun hanya berupa garis horizontal. Setelah agak lama kadang2 gambar bisa kembali normal. Apabila telah diyakini kondisi IC vertical dan elco vcc serta tegangan vcc semua normal, periksa dan ganti elco iuf atau 2,2uf/50v pada V in IC vertical atau Vout dr IC chroma..
  • PANASONIC JADUL (maaf lupa tipenya) dg B+ 90V dan menggunakan DZ 56V=>Saat on/start hanya terdengar suara berdecit /bersuit dari mesin tv. Kerusakan terjadi pada DZ 56V yg short. DZ ini berfungsi sebagai protector apabila tegangan naik. Jadi kerusakan sesungguhnya terjadi pada bagian primer PSU. Yaitu pada elco 47uf/25V atau 35V. Ganti kedua elco 47uf di bagian primer PSU tsb dan jangan lupa DZ 56V yg short jg diganti juga.
  •  TV CINA dg PSU menggunakan tr C2498/5297 atau persamaannya/PC817 keadaan MATOT=> Matot disini dalam artian saat di on tv sama sekali tidak ada respon, baik led indicator, crt ataupun suara2 dari mesin.tv. Ini di tandai dg putusnya fuse/sekring atau R yg bernilai 3-10 ohm/5w pada AC 220V input.. Apabila dicek dg tester pd kaki elco B+ 300VDC  tampak short.. Kerusakan terjadi pada tr utama psu. Sebelum mengganti dg yg baru periksa juga tr C3807 atau D400, A1015,  DZ, optocoupler  PC817 serta R 47k, 100k/150k dr B+ 115VDC. Pastikan semuanya OK. Setelah itu barulah pasang tr utama yg baru. Untuk keamanan saat pengetesan pertama kali putuskan dulu beban B+115 ke fbt. Jika B+ sudah keluar dan terukur normal, barulah bebankefbt disambungkan kembali.
  • Apabila saat pengecekan pada tv cina diatas fuse tdk putus, semua tr OK tp tegangan output kecil sekali seperti drop atau tidak ada sama sekali, Sedangkan pada output skunder sudah dipastikan OK. Periksa resistor 120k(2bh) yg terpasang seri  di bagian primer dan C keramik di kaki collector tr utama yg biasanya bernilai 681pf/2kv..
  •  TV CINA dg kasus hidup, teg.B+ normal, suara normal tapi gambar Nampak seperti jala meliuk tdk karuan disertai over bighnest/screen….., ganti elco 10uf atau 22uf/250v pada supply tegangan tinggi ke RGB. Sedang  apabila gambar masih tampak tp disertai garis jala meliuk dan putus2, seperti ada ganguan induksi listrik dari luar atau antena…., ganti elko 470uf/35-50V dan 1000uf/25-50v pada output skunder 24v dan 16v.
  • SHARP dg Regulator menggunakan STR6753/54. Saat ON TV hidup normal. Selang beberapa saat  atau bisa jg beberapa jam (kalau % errornya msh kecil)  MATI TOTAL. Tetapi saat power utama dimatikan lalu kembali di hiduokan tv akan kembali nyala normal dg tempo yg sama saat pertama ON tv akan kembali Mati total. Kerusakan terjadi pada STR 6753/54,  segera lakukan penggantian.
  •  LG Flatron saat pertama On….gambar dan suara normal. Setelah beberapa saat suara terdengar gemerasak atau pecah lalu mengecil dan hilang. Jika dimatikan dan tak lama dihidupka suara akan kembali normal lalu kembali semerti kerusakan semula. Kerusakan terjadi pada IC digital tone control LV1116.
  • SHARP/TOSHIBA/SONY/CINA dll. Tampak garis buku tipis dibagian atas gambar dg lebar 5-10cm.  Paling sering terjadi kerusakan pada elko 100uf/35-50v di pin output stage vcc IC vertical. Atau bisa juga pada elko utama vcc IC vertical 470uf-1000uf/35-50v.
  •  TV GOLDSTAR jadul dg STR6707, IC SE110 , fbt 154=177B, eproom 24C02. Saat TV dihidupkan tv langsung on disertai volume suara yg pool, tidak ada gambar setelah ditekan P+/P- atau tmbol pwr dr remote gambar baru keluar. Padahal yg benar ni TV saat pertama on posisi seharusnya st-by dulu, setelah ditekan power remote atau P+/- barulah tv start normal. Kerusakan terjadi pada eproom/IC memory 24C02.
  • POLYTRON/DIGITEC menggunakan FS7UM pada regulator dan IC chroma STV2286. Saat di ON lampu led pwr hanya berkedip kedip, Setelah di on/off beberapa kali barulah tv mau hidup normal…,terkadang lama sekali baru mau on. Kerusakan terjadi pada komponen elco 10uf/63v pada output teg 50v untuk mensupply teg ke H driver.
  • POLYTRON/DIGITEC dg IC HBT00XXX dan vertical IC LA78040/STV9302. TV terkadang mau hidup, terkadang tidak. Kalaupun hidup sebentar atau agak lama lalu protek/st-by. Komponen yg bermasalah sering kali adalah elco 1uf/50v pada bagian/dekat IC vertical yg jika ditelusuri terhubung dg pin protek IC HBT00XXX.
  • TV CINA, SHARP, POLYTRON, DIGITEC dll. TV hidup normal, hanya tombol pada panel tv tidak bekerja sesuai fungsinya atau ngawur. Adakalanya juga menu pada program tv tampil dan mengeset sendiri…Kerusakan terjadi pada tombol2 panelnya sendiri. Kotor, korosi atau konslet. Lakukan penggantian pada semua tombol panel.
  •  SANYO dg FBT L40-B05800/B10602.  Saat ON TV sepertinya mau hidup tapi tidak Nampak raster di CRT dan tak lama st-by/protek. Kalo ditekan power pd remote atau P+ pd TV akan terulang seperti semula. Saat sebelum terprotek jika diukur tegangan output dr FBT untuk RGB, screen atau heater tampak tegangan drop atau tidak ada sama sekali…Segera lakukan penggantian FBT dengan yang baru dikarenakan FBT yang lama sudah soak atau short.
  • LG PEARL BLACK/SUPER SLIM…TR Horizontal short/konslet.  Yang paling banyak ditemui penyebabnya adalah konslet atau berkurangnya kapasitas pada C resonan di kaki colector yang bernilai 12nf (123), 15nf(153) atau 18n(183)/1,6-2kv.Tapi tidak tertutup kemungkinan kerusakan terjadi pada FBT atau yoke. Untuk itu pastikan terlebih dahulu C resonan dlm keadaan baik/jelek dengan menggunakan tester digital atau ESR (Equivalent Series Resistance).

Posted at 19.07 |  by lkp rifton
Cara Service TV cina Tidak dapat Siaran, pada postingan kali ini saya mau menulis tentang cara service tv cina yang tidak dapat siaran, artinya tv tersebut ada gambar hanya terdapat  raster semut saja. seperti biasa apabila tv tidak dapat gelombang, pastinya kita mencoba mensetting auto search.
Nah kali ini saya dapat servisan tv cina dengan kerusakan tidak dapat siaran, apabila di autosearch pun dia tidak menangkap gelombang alias gelombang yang di dapat lari, tidak berhenti.untuk langkah pengerjaannya yaitu dengan mengganti trafo If yang terdapat pada mesin tv tersebut yaitu menggunakan seri St6019. Trafo if tersebut sudah rusak .
IF Trafo
Fungsi dari trafo if tersebut adalah untuk menguatkan frekunsi menengah, sehingga apabila terjadi kerusakan pada komponen tersebut, frekuensi menengah yang seharusnya di terima dengan baik, tidak dapat di terima secara baik, alhasil tv tidak dapat siaran.
Dan jangan lupa untuk mensolder ulang bagian -bagian sekitar komponen tersebut, sebaiknya mengganti trafo if dengan seri yang sama.
Mungkin hanya itu yang bisa saya tuliskan di Cara Service Tv Cina tidak dapat siaran, semoga bisa bermanfaat.

Cara Service TV cina Tidak dapat Siaran

Cara Service TV cina Tidak dapat Siaran, pada postingan kali ini saya mau menulis tentang cara service tv cina yang tidak dapat siaran, artinya tv tersebut ada gambar hanya terdapat  raster semut saja. seperti biasa apabila tv tidak dapat gelombang, pastinya kita mencoba mensetting auto search.
Nah kali ini saya dapat servisan tv cina dengan kerusakan tidak dapat siaran, apabila di autosearch pun dia tidak menangkap gelombang alias gelombang yang di dapat lari, tidak berhenti.untuk langkah pengerjaannya yaitu dengan mengganti trafo If yang terdapat pada mesin tv tersebut yaitu menggunakan seri St6019. Trafo if tersebut sudah rusak .
IF Trafo
Fungsi dari trafo if tersebut adalah untuk menguatkan frekunsi menengah, sehingga apabila terjadi kerusakan pada komponen tersebut, frekuensi menengah yang seharusnya di terima dengan baik, tidak dapat di terima secara baik, alhasil tv tidak dapat siaran.
Dan jangan lupa untuk mensolder ulang bagian -bagian sekitar komponen tersebut, sebaiknya mengganti trafo if dengan seri yang sama.
Mungkin hanya itu yang bisa saya tuliskan di Cara Service Tv Cina tidak dapat siaran, semoga bisa bermanfaat.

Posted at 19.03 |  by lkp rifton
URUTAN KOMPONEN DIDALAM CASE PC DESKTOP (CPU) YANG PALING MUDAH RUSAK ADALAH:
1. Hard disk
2. Power Supply
3. CD/DVD-ROM
4. Mainboard
5. RAM
6. VGA Card
7. Sound Card
8. Kabel DATA, baik ke Hardisk, maupun CD/DVD-ROM
9. Fan, biasanya hanya kotor, atau kering pada bagian motornya
10. CMOS Battery
11. Processor
12. Perangkat tambahan, seperti TV Card, LAN Card, dll

*pengalaman pribadi
#SHARE

KOMPONEN DIDALAM CASE PC DESKTOP (CPU) YANG PALING MUDAH RUSAK ADALAH:

1. Hard disk
2. Power Supply
3. CD/DVD-ROM
4. Mainboard
5. RAM
6. Processor
7. Kabel DATA, baik ke Hardisk, maupun CD/DVD-ROM
8. Fan, biasanya hanya kotor, atau kering pada bagian motornya
9. Perangkat tambahan, seperti VGA Card, TV Card, Sound Card, LAN Card, dll

*pengalaman pribadi

URUTAN KOMPONEN DIDALAM CASE PC DESKTOP (CPU) YANG PALING MUDAH RUSAK

URUTAN KOMPONEN DIDALAM CASE PC DESKTOP (CPU) YANG PALING MUDAH RUSAK ADALAH:
1. Hard disk
2. Power Supply
3. CD/DVD-ROM
4. Mainboard
5. RAM
6. VGA Card
7. Sound Card
8. Kabel DATA, baik ke Hardisk, maupun CD/DVD-ROM
9. Fan, biasanya hanya kotor, atau kering pada bagian motornya
10. CMOS Battery
11. Processor
12. Perangkat tambahan, seperti TV Card, LAN Card, dll

*pengalaman pribadi
#SHARE

KOMPONEN DIDALAM CASE PC DESKTOP (CPU) YANG PALING MUDAH RUSAK ADALAH:

1. Hard disk
2. Power Supply
3. CD/DVD-ROM
4. Mainboard
5. RAM
6. Processor
7. Kabel DATA, baik ke Hardisk, maupun CD/DVD-ROM
8. Fan, biasanya hanya kotor, atau kering pada bagian motornya
9. Perangkat tambahan, seperti VGA Card, TV Card, Sound Card, LAN Card, dll

*pengalaman pribadi

Posted at 19.00 |  by lkp rifton

Kali ini Tv cina dengan IC tunggal LA76931 tidak dapat terima siaran alias tidak ada gambar dan suara, hanya layar Biru saja. Untuk kerusakan seperti ini berhubungan dengan tuner dan video If.

Solusi
  • cek lewat AV input (pake DVD Player)...oke
  • cek tegangan untuk suply IC LA76931 (5v,9v)...ada.
  • cek tegangan tuner 33v dan 5v , semua ada.
  • cek dengan melakukan auto search, tegangan pada pin VT tuner berjalan dari 0-33v, raster juga ada.
Dengan pertimbangan tersebut kami menyimpulkan kerusakan pada tuner, akan tetapi setelah tuner diganti ternyata masih sama saja. atau mungkin IC rusak...? tapi nanti dulu, sebelum memfonis IC La76931 rusak kami coba untuk masuk ke service mode dulu ( mungkin ada data seting yang berubah)



Ada 20 menu seting pada mesin jenis ini, kami cek satu per satu menu, curiga dengan menu page no 8, yaitu BAND OPTION, dirubah dari 1 ke angka 2. untuk mengetahui hasilnya, kami coba lagi melakukan autosearch. dan hasilnya siaran muncul satu per satu.
Kesimpulan, kerusakan disebabkan karena data setting eeprom berubah.
smoga bermanfaat.

Kerusakan TV China LA76931 Tidak Ada Channel / Gambar

Kali ini Tv cina dengan IC tunggal LA76931 tidak dapat terima siaran alias tidak ada gambar dan suara, hanya layar Biru saja. Untuk kerusakan seperti ini berhubungan dengan tuner dan video If.

Solusi
  • cek lewat AV input (pake DVD Player)...oke
  • cek tegangan untuk suply IC LA76931 (5v,9v)...ada.
  • cek tegangan tuner 33v dan 5v , semua ada.
  • cek dengan melakukan auto search, tegangan pada pin VT tuner berjalan dari 0-33v, raster juga ada.
Dengan pertimbangan tersebut kami menyimpulkan kerusakan pada tuner, akan tetapi setelah tuner diganti ternyata masih sama saja. atau mungkin IC rusak...? tapi nanti dulu, sebelum memfonis IC La76931 rusak kami coba untuk masuk ke service mode dulu ( mungkin ada data seting yang berubah)



Ada 20 menu seting pada mesin jenis ini, kami cek satu per satu menu, curiga dengan menu page no 8, yaitu BAND OPTION, dirubah dari 1 ke angka 2. untuk mengetahui hasilnya, kami coba lagi melakukan autosearch. dan hasilnya siaran muncul satu per satu.
Kesimpulan, kerusakan disebabkan karena data setting eeprom berubah.
smoga bermanfaat.

Posted at 18.57 |  by lkp rifton

16 Mar 2014

Materi kursus elektronik tentang service peralatan rumah tangga seperti: Setrika listrik digunakan untuk membuat pakaian menjadi rapi setelah dicuci dan dijemur. Hampir bisa dipastikan setiap rumah memiliki setrika listrik. Karena listrik sering digunakan, maka setrika juga menjadi salah satu alat rumah tangga yang paling sering rusak. Ada beberapa kemungkinan kerusakan yang mungkin saja terjadi pada seterika anda. Beberapa kerusakan yang sering terjadi pada seterika listrik adalah seperti:

Materi Peralatan Rumah Tangga Rifton by Pangeran Kodok Menyanyangimu

Materi Kursus Peralatan Rumah Tangga

Materi kursus elektronik tentang service peralatan rumah tangga seperti: Setrika listrik digunakan untuk membuat pakaian menjadi rapi setelah dicuci dan dijemur. Hampir bisa dipastikan setiap rumah memiliki setrika listrik. Karena listrik sering digunakan, maka setrika juga menjadi salah satu alat rumah tangga yang paling sering rusak. Ada beberapa kemungkinan kerusakan yang mungkin saja terjadi pada seterika anda. Beberapa kerusakan yang sering terjadi pada seterika listrik adalah seperti:

Materi Peralatan Rumah Tangga Rifton by Pangeran Kodok Menyanyangimu

Posted at 22.05 |  by lkp rifton
Untuk Anda Yang ingin belajar elektronika mudah dapat mempelajari buku modul jilid 1 ini yang disusun sesederhana mungkin untuk digunakan oleh peserta kursus rifton, alumni dan umum... Hak Cipta Dilindungi Undang-undang Tidak Untuk Diperjual Belikan.

BUKU MODUL Jilid 1

Modul Elektronika Rifton Metro Jilid 1

Untuk Anda Yang ingin belajar elektronika mudah dapat mempelajari buku modul jilid 1 ini yang disusun sesederhana mungkin untuk digunakan oleh peserta kursus rifton, alumni dan umum... Hak Cipta Dilindungi Undang-undang Tidak Untuk Diperjual Belikan.

BUKU MODUL Jilid 1

Posted at 21.55 |  by lkp rifton
Mungkin anda punya keinginan untuk membuat kulkas mini buatan anda sendiri, masih bingung cara membuatnya? Kami sarankan anda membuatnya dengan komponen thermoelektrik Peltier. Peltier adalah salah satu elemen pendingin yang sangat praktis dan banyak sekali digunakan. Juga dalam peralatan rumah tangga, dispenser pun menggunakannya untuk mendinginkan air dalam tabung penyimpanan.
Peltier merupakan komponen yang berbentuk kotak tipis dengan dua sisi lebar dan mempunyai dua kutub kabel penghubung, dua sisi lebar tersebut akan berubah menjadi panas dan sisi lainnya menjadi dingin jika kedua kutub dialiri tegangan. Sisi dingin inilah yang dimanfaatkan untuk mendinginkan benda dengan cara ditempelkannya, cara kerjanya adalah dengan cara membuang hawa panas dari satu sisi ke sisi lainnya oleh karena itu sisi sau jadi dingin dan sisi seberang jadi panas, suhu dari kedua sisi tersebut dapat berbeda 65 derajad celcius, jika sisi panas peltier anda beri pendingin maka akan menyebabkan sisi dingin akan lebih dingin lagi. Anda pun dapat berkreasi dengan peltier ini, peltier ini dapat dikreasikan menjadi Kulkas mini, Pendingin air atau pendingin prosesor. Bentuk peltier adalah sebagai berikut :
peltier
Mungkin penjual komponen tidak mengetahui peltier jika anda membeli di toko komponen, banyak orang lebih mengenalnya elemen pendingin dispenser.

Percobaan Menggunakan Peltier

Peltier menggunakan tegangan 12 Volt dan arus sekitar 5 Ampere. Peltier ini dapat dihubungkan secara seri atau paralel dengan peltier yang lain. Ujicoba menggunakan peltier menggunakan sumber tegangan 12 Volt, dan heatsing agar sisi panas tidak terlalu panas, dan juga thermometer.
peltier dengan heatsink
Peltier yang sisi panasnya dipasangi heatsink akan membuat sisi dinginnya menjadi lebih dingin.
termometer peltier
Termometer dipasang pada sisi dingin peltier agar dapat mengetahui suhu peltier. Setelah semua lengkap, maka kita tinggal mengalirkan arus pada peltier. Dan baca hasilnya pada termometer. (dalam uji ini, catu daya hanya menggunakan sekitar 2 ampere)
suhu peltier
Suhu awal 32,7 derajad celsius dan setelah peltier dihidupkan selama 30 detik menjadi 2,2 derajad celcius. Jika anda menggunbakan heatsink yang baik dan teganggan yang optimal maka anda bisa mendapatkan suhu terdingin, bahkan bisa muncul bunga es!
peltier es
Coba bayangkan, anda dapat membuat kulkas dengan beberapa peltier saja. Anda dapat membuat bentuk lemari mini dengan plat yang kemudian dipasang beberapa peltier diberbagai sudut, jangan terlalu besar membuat lemarinya agar dinginnya bisa optimal.
Terima kasih Atas Kunjungan Anda, Untuk Unduh Klik Dibawah Ini >>>

Merancang Kulkas Mini Sendiri

Mungkin anda punya keinginan untuk membuat kulkas mini buatan anda sendiri, masih bingung cara membuatnya? Kami sarankan anda membuatnya dengan komponen thermoelektrik Peltier. Peltier adalah salah satu elemen pendingin yang sangat praktis dan banyak sekali digunakan. Juga dalam peralatan rumah tangga, dispenser pun menggunakannya untuk mendinginkan air dalam tabung penyimpanan.
Peltier merupakan komponen yang berbentuk kotak tipis dengan dua sisi lebar dan mempunyai dua kutub kabel penghubung, dua sisi lebar tersebut akan berubah menjadi panas dan sisi lainnya menjadi dingin jika kedua kutub dialiri tegangan. Sisi dingin inilah yang dimanfaatkan untuk mendinginkan benda dengan cara ditempelkannya, cara kerjanya adalah dengan cara membuang hawa panas dari satu sisi ke sisi lainnya oleh karena itu sisi sau jadi dingin dan sisi seberang jadi panas, suhu dari kedua sisi tersebut dapat berbeda 65 derajad celcius, jika sisi panas peltier anda beri pendingin maka akan menyebabkan sisi dingin akan lebih dingin lagi. Anda pun dapat berkreasi dengan peltier ini, peltier ini dapat dikreasikan menjadi Kulkas mini, Pendingin air atau pendingin prosesor. Bentuk peltier adalah sebagai berikut :
peltier
Mungkin penjual komponen tidak mengetahui peltier jika anda membeli di toko komponen, banyak orang lebih mengenalnya elemen pendingin dispenser.

Percobaan Menggunakan Peltier

Peltier menggunakan tegangan 12 Volt dan arus sekitar 5 Ampere. Peltier ini dapat dihubungkan secara seri atau paralel dengan peltier yang lain. Ujicoba menggunakan peltier menggunakan sumber tegangan 12 Volt, dan heatsing agar sisi panas tidak terlalu panas, dan juga thermometer.
peltier dengan heatsink
Peltier yang sisi panasnya dipasangi heatsink akan membuat sisi dinginnya menjadi lebih dingin.
termometer peltier
Termometer dipasang pada sisi dingin peltier agar dapat mengetahui suhu peltier. Setelah semua lengkap, maka kita tinggal mengalirkan arus pada peltier. Dan baca hasilnya pada termometer. (dalam uji ini, catu daya hanya menggunakan sekitar 2 ampere)
suhu peltier
Suhu awal 32,7 derajad celsius dan setelah peltier dihidupkan selama 30 detik menjadi 2,2 derajad celcius. Jika anda menggunbakan heatsink yang baik dan teganggan yang optimal maka anda bisa mendapatkan suhu terdingin, bahkan bisa muncul bunga es!
peltier es
Coba bayangkan, anda dapat membuat kulkas dengan beberapa peltier saja. Anda dapat membuat bentuk lemari mini dengan plat yang kemudian dipasang beberapa peltier diberbagai sudut, jangan terlalu besar membuat lemarinya agar dinginnya bisa optimal.
Terima kasih Atas Kunjungan Anda, Untuk Unduh Klik Dibawah Ini >>>

Posted at 20.13 |  by lkp rifton

12 Mar 2014

Makalah Monitor Komputer

Posted at 18.47 |  by lkp rifton

Belajar Service Video

Belajar Service Komputer

© 2013 LKP RIFTON METRO. WP Theme-junkie converted by Bloggertheme9
Blogger templates. Proudly Powered by Blogger.
back to top
